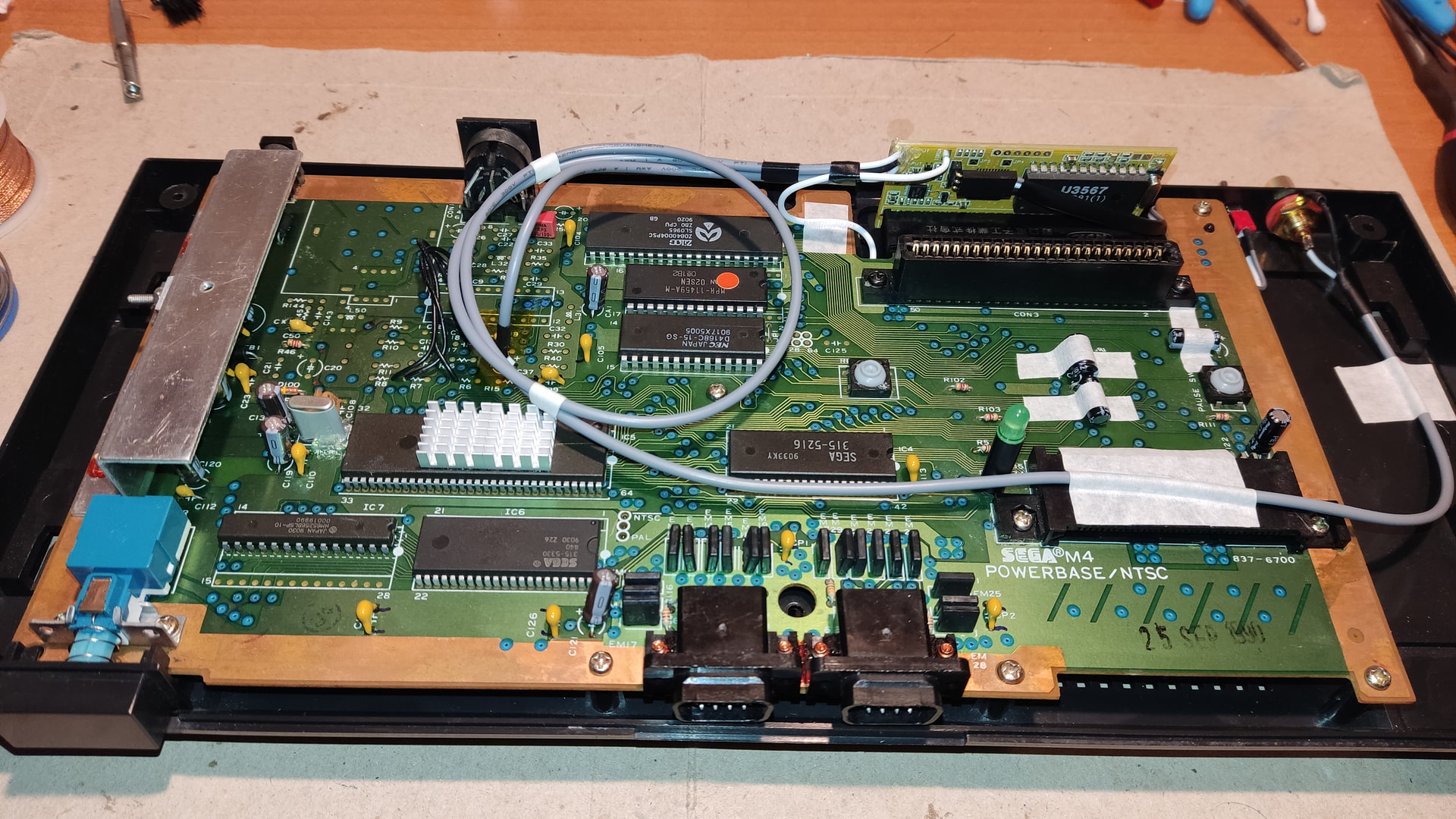

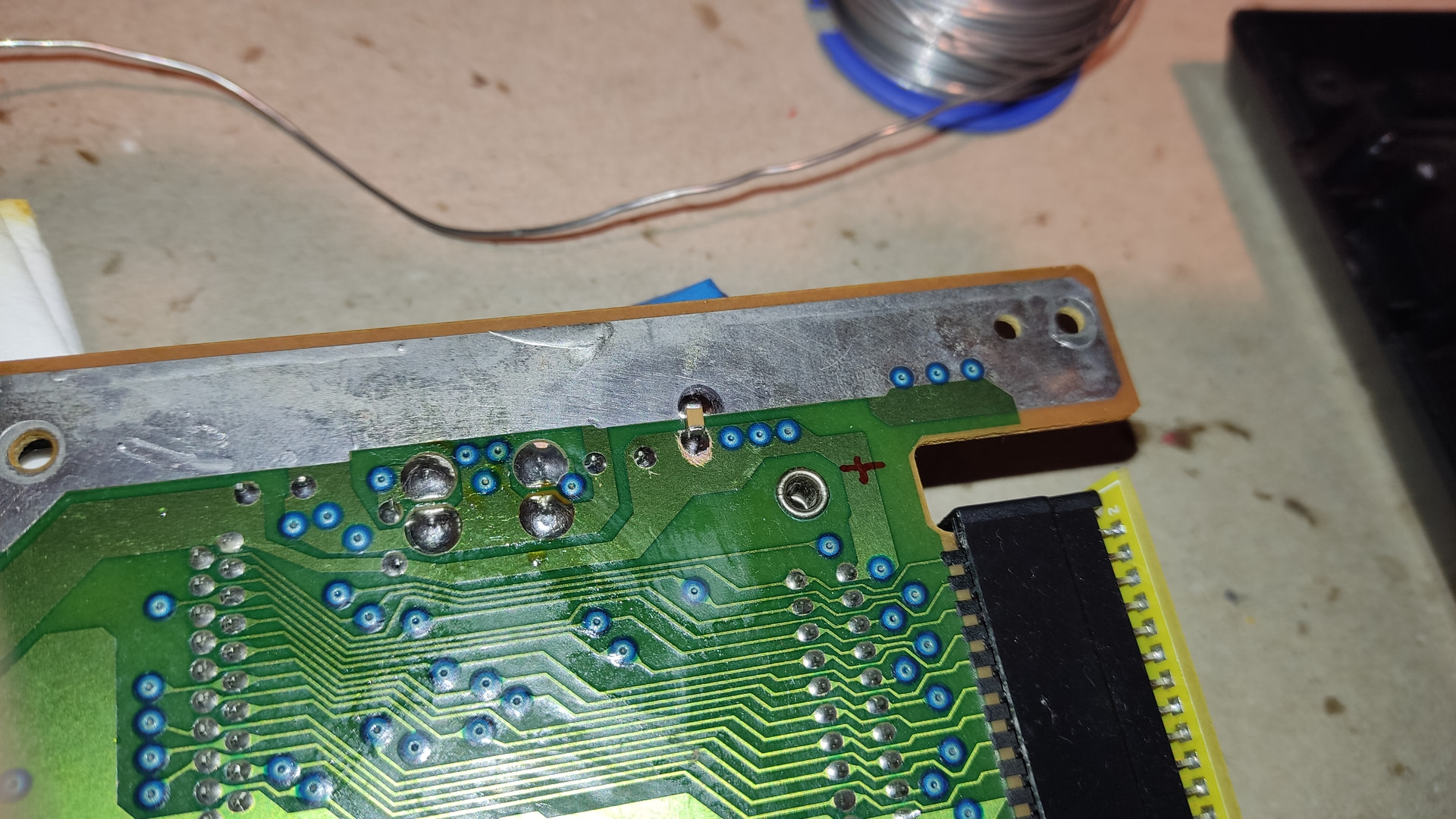

Dejo por aquí algunas fotos de la instalación del mod FM y mis ajustes en la placa de mi Master System 1 por si pueden servir de inspiración para otros usuarios.
Resumen de las modificaciones realizadas:

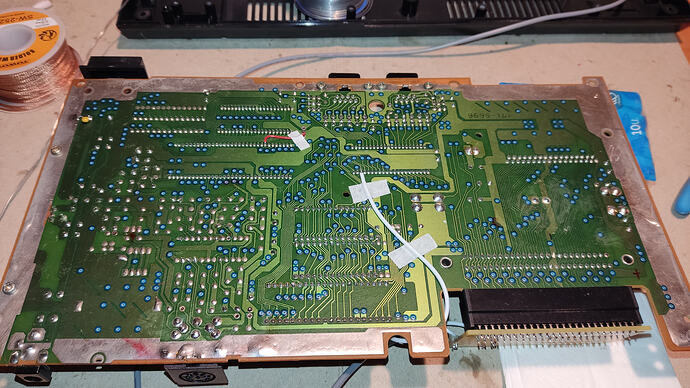

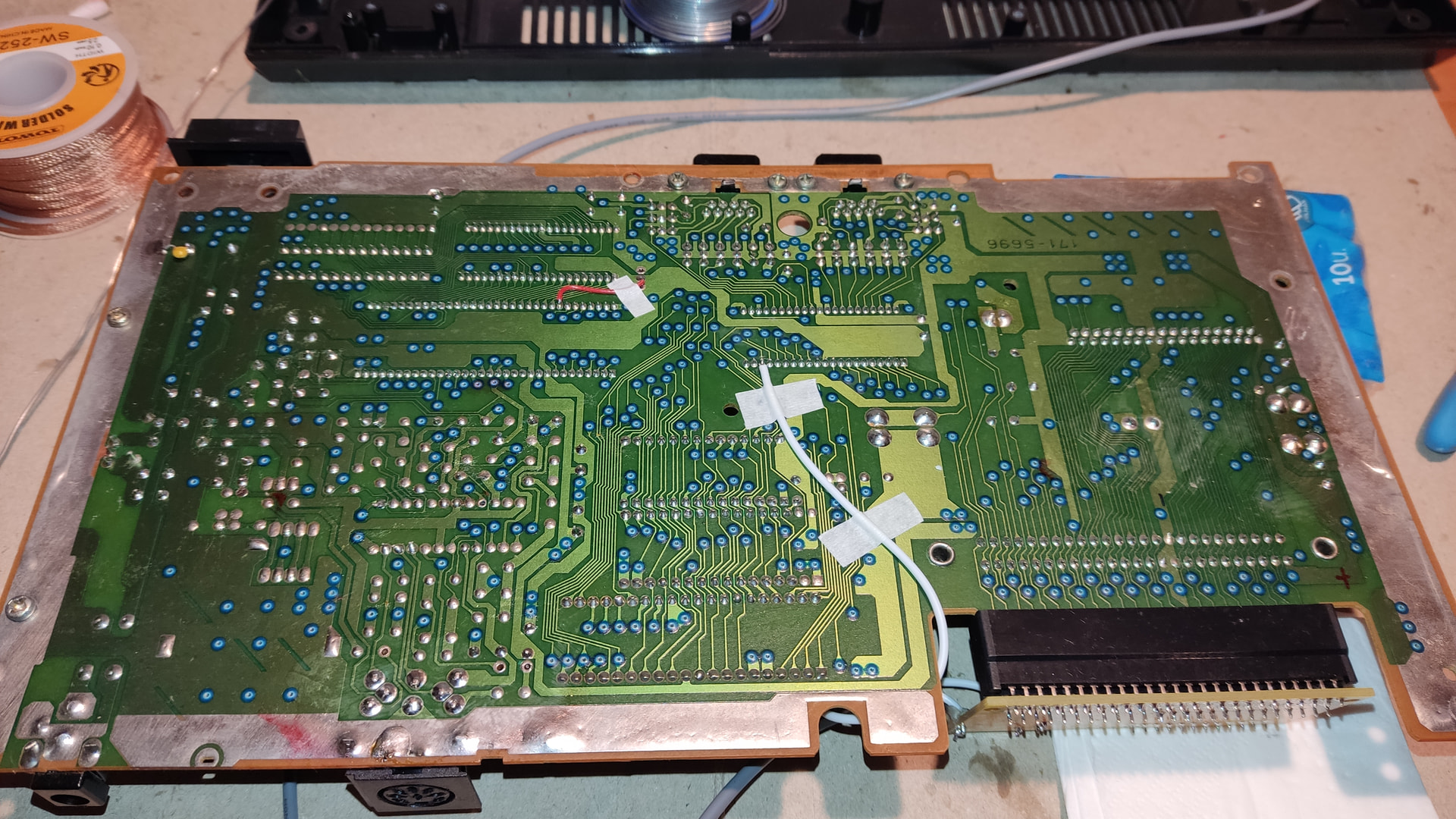

- Instalación de mod FM personalizada con señal IORQ#, palanca FM/FM-JAP y cables blindados.

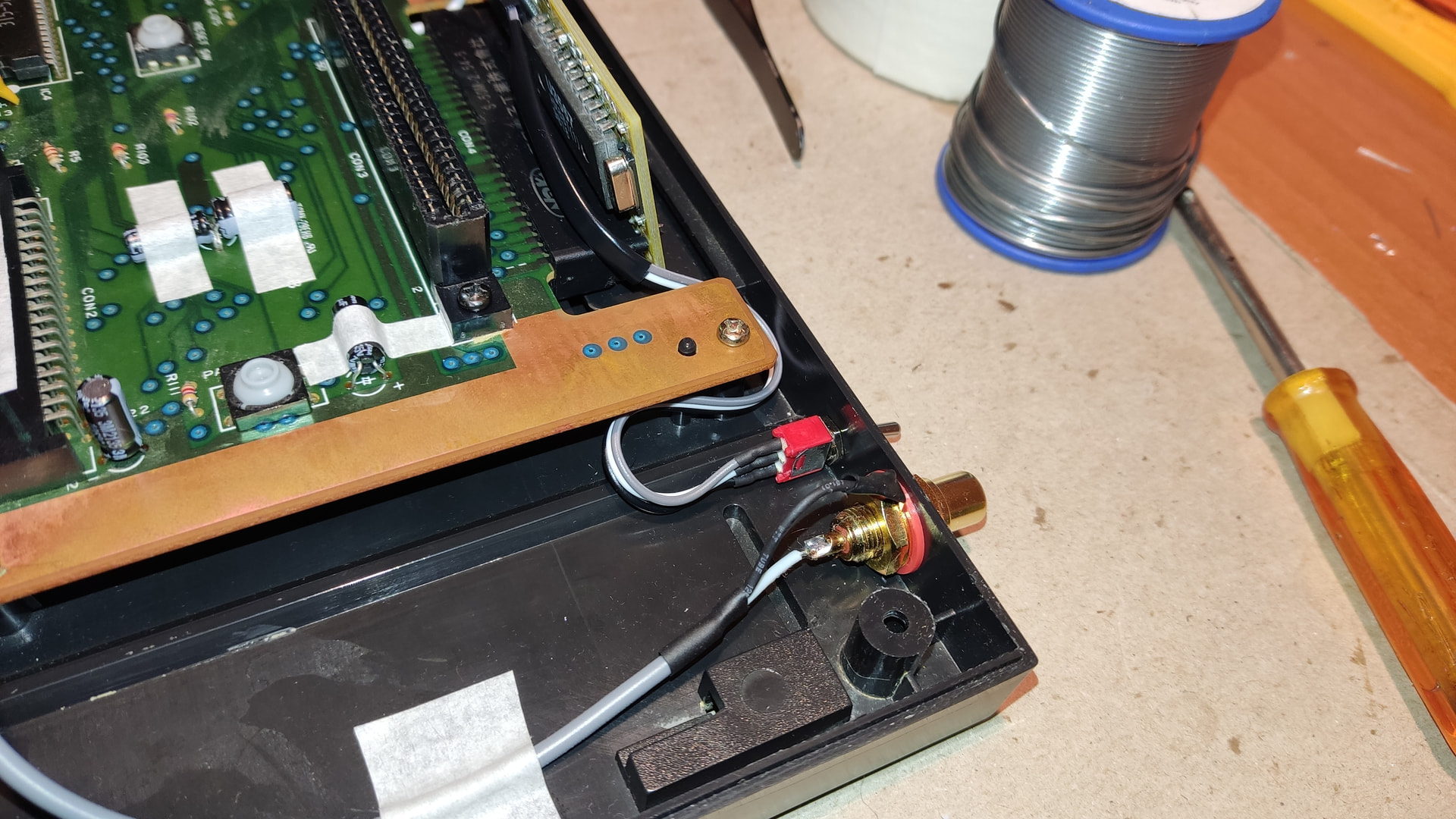

- Puerto RCA (Rean, Neutrik) con cable blindado UL1185 AWG22.

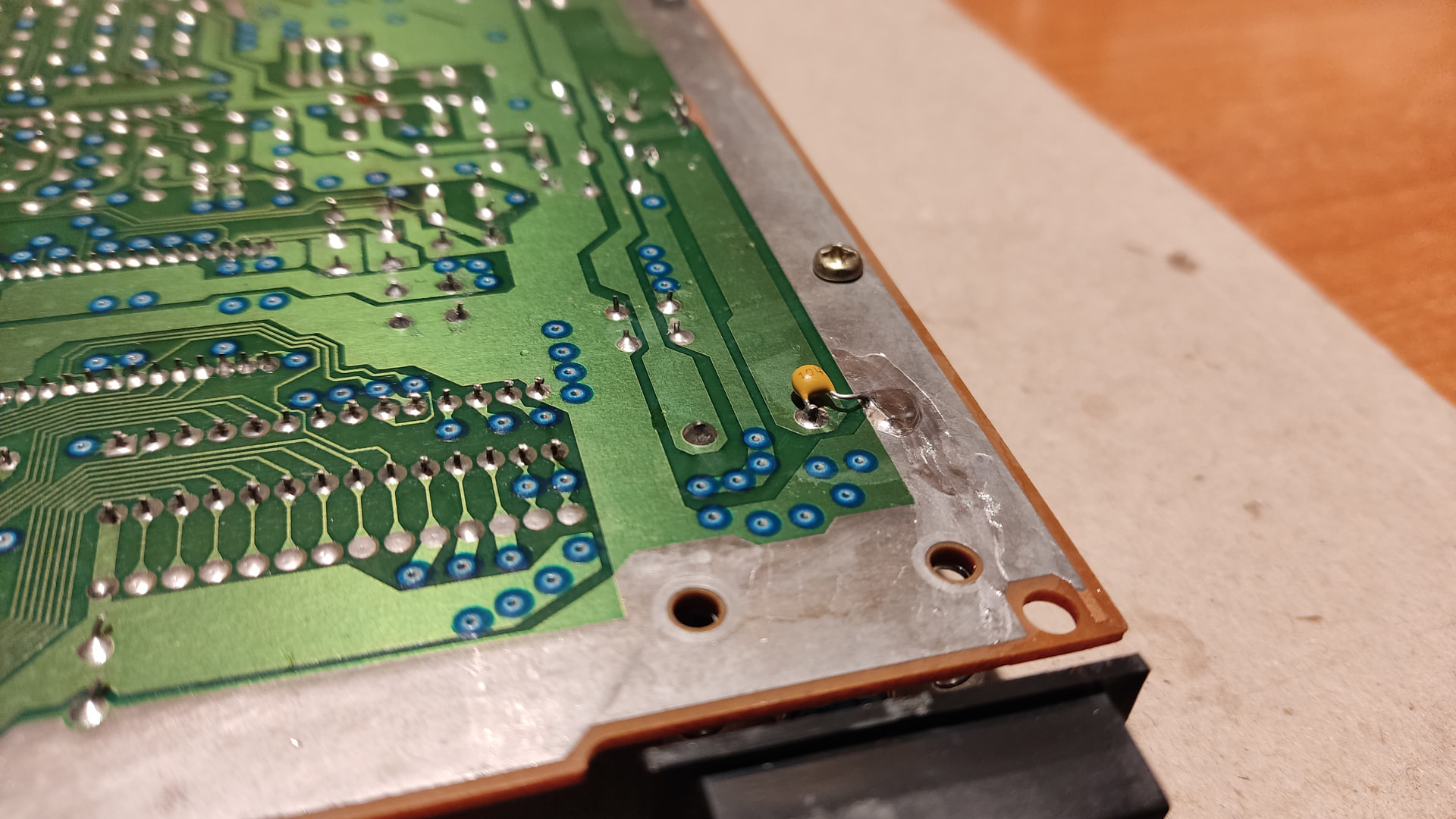

- Corrección de la instalación chapucera de fabrica del oscilador de cristal.
- Cambio completo de condensadores electrolíticos con ESR super bajo y cambio completo de cerámicos por MLCC con dieléctrico X7R.

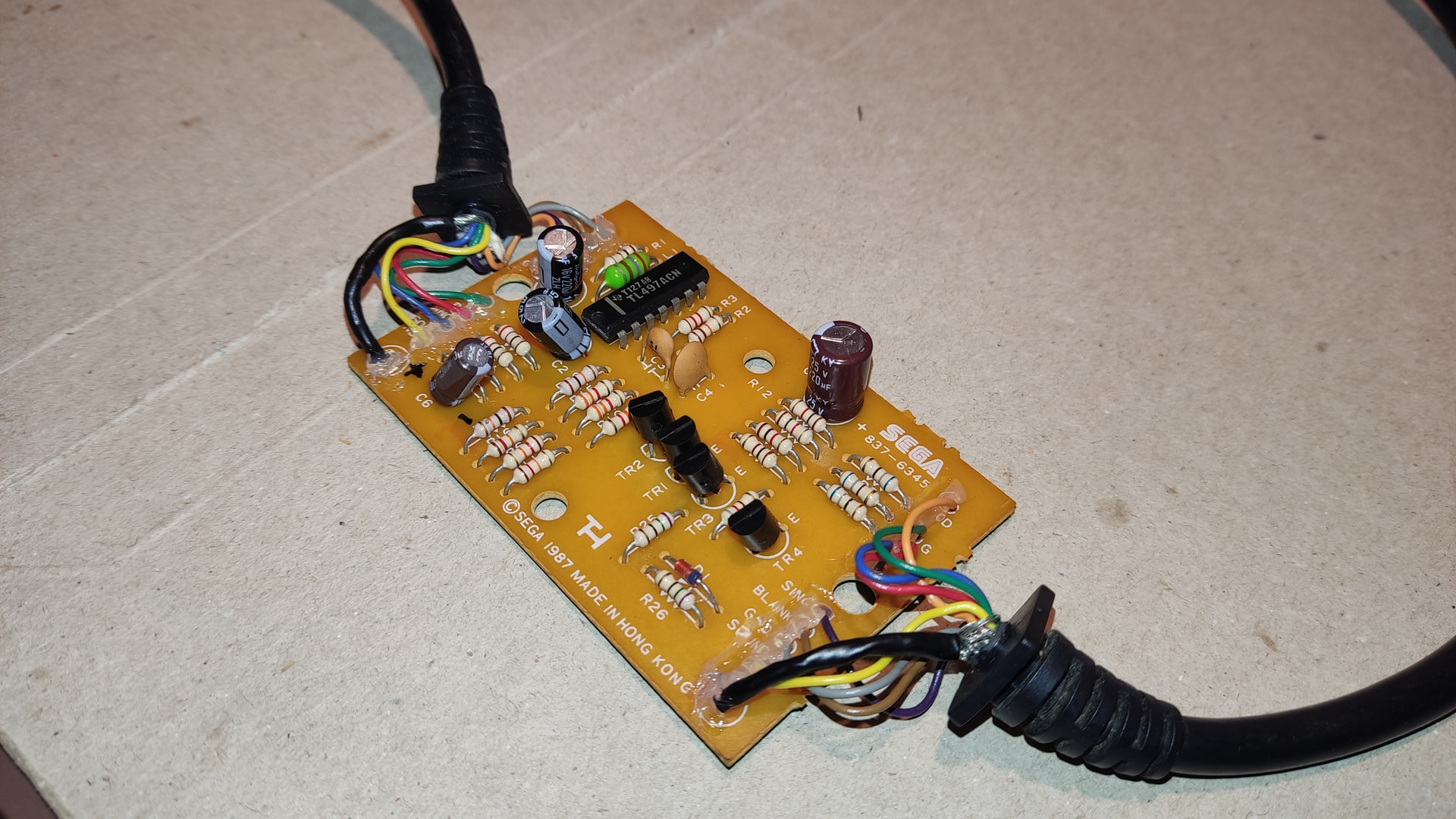

- Cambio de condensadores del adaptador RGB (Adapteur R.V.B.)
- Resoldado del puerto DIN ya que las soldaduras de fabrica estaban regular.
- Nuevo regulador lineal LM340T5 (National Semiconductors)
- Ajustes en la placa:
- Cerámico X7R 100nF en salida de interruptor de encendido
- Aumento de filtro de entrada de 100uF > 220uF
- Electrolítico de 100uF adicional en la zona del Slot y EXP.
- Ajustes en fuente de alimentación de Mega Drive 2:
- Nuevo conector de barril de alta calidad 5,5 x 2,1mm
- Cambio del electrolítico de filtrado por un Nichicon FW 3300uF
- 2 condensadores adicionales de película CBB (Pilkor) de 220nF y 470nF
Ajustes pendientes:

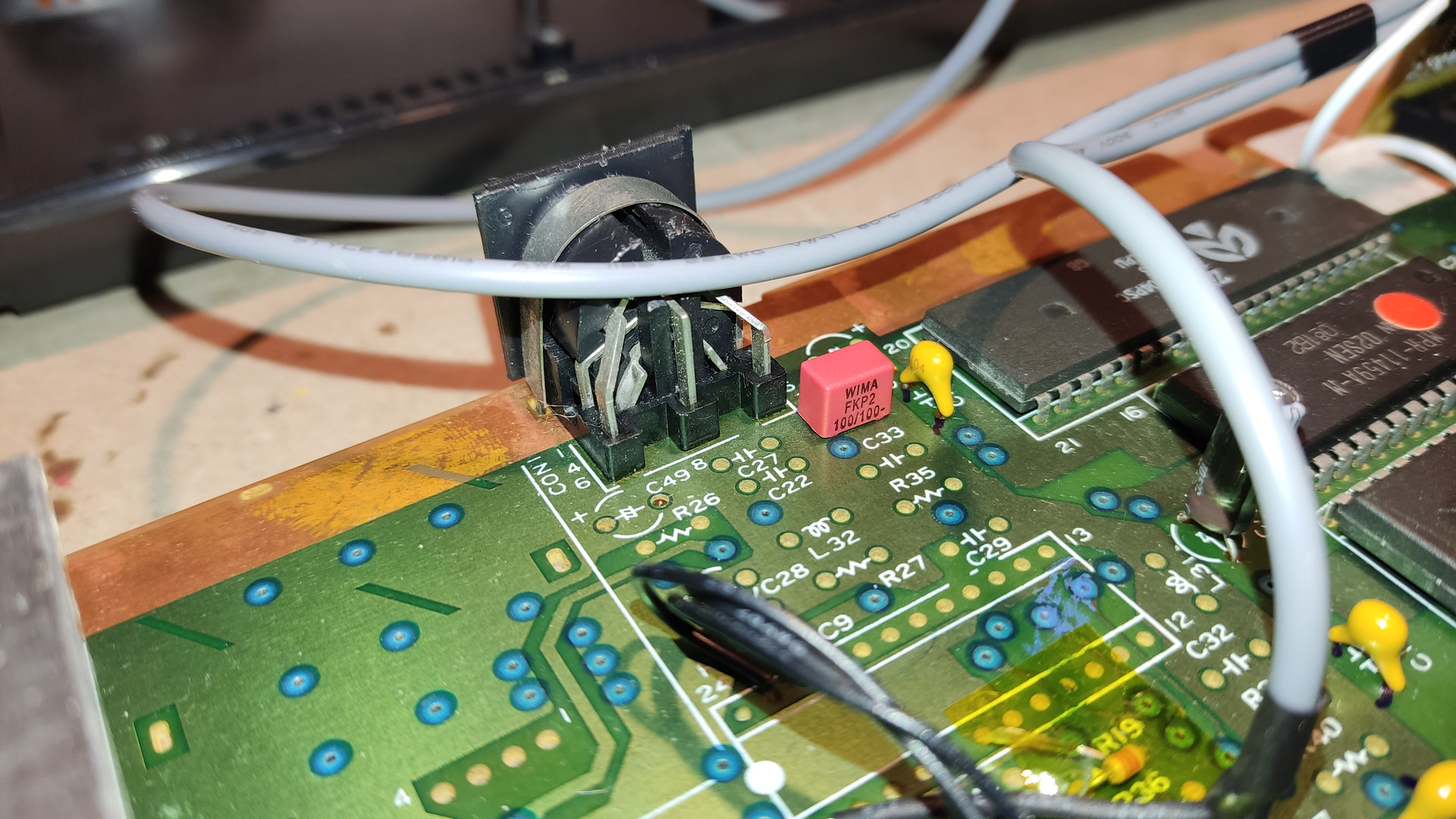

Cambiar los condensadores de los filtros de paso bajo (LPF) de audio y de la señal de sincronismo CSYNC por condensadores CBB WIMA FKP2 de 100pF (Sincronismo) y 180pF (Audio).
