¡Hola a todos!
Nunca me ha terminado de convencer el NESRGB, un punto que me parece relevante es que la PPU de NES/Famicom/AV Famicom únicamente genera señal de video compuesto y el NESRGB genera la señal RGB mediante un FPGA, por lo tanto, como es lógico no utiliza la señal de video nativa de la consola para generar el RGB como si ocurre normalmente en los mods RGB de otras consolas.
Después de probar varios NESRGB clones en AV Famicom, he notado ghosting horizontal bastante molesto muy visible en SMB3, el NESRGB también aumenta mucho el zumbido en la salida del audio, sobre todo si durante la instalación no se separa correctamente la masa del RGB de la del audio. Me consta que el problema del ghosting también ocurría en revisiones antiguas del NESRGB original, desconozco si las ultimas revisiones del NESRGB original tienen algún defecto.
Hace un tiempo mejoré un poco mi AV Famicom de fabrica para eliminar los zumbidos en el audio que provoca el Everdrive, y recientemente he hecho algunos ajustes más para limpiar también la salida de video. Mi sorpresa viene cuando veo que con varios ajustes menores puedo reducir las interferencias, ruido y jitter en la salida de video en un 90 - 95%. Los resultados son bastante buenos y más teniendo en cuenta que la salida de video de AV Famicom es algo más ruidosa que la de NES, y el everdrive también añade bastante ruido tanto al video como al audio.
Este es el resumen de los ajustes que se me han ocurrido y tengo hechos:
- 7805 original > LM340T5; regulador de la misma familia, en este caso mas moderno y preciso.
- Desacoplamientos cerámicos de entrada y salida del 7805 > MLCC X7R de 100nF.
- Salida del 7805 de 1uF > 100uF
- Reserva (bulk) adicional para el Everdrive y el riel de 5v > 100uF.
- Desacoplamientos de 10nF > MLCC radiales X7R de 100nF 50v.
- CPU/APU > 47uF + 0805 100nF
- GPU > 10uF + 0805 100nF
- Circuito del oscilador cristal > 10uF + 0805 100nF
- Optimización de la ESR de los electrolíticos según el tipo de circuito.
- Acoplamiento de audio final/APU de 1uF > 10uF 16v (Grado de audio)
- Electrolítico del Reset de 470nF > 1uF; suaviza el reinicio de la consola
- Filtrado de video compuesto > 0805 C0G 560pF 250v
En este caso he optado por ser bastante agresivo ajustando los cerámicos aumentando todo el desacoplamiento cerámico de 10nf a 100nf ya que la consola tenia muchísimas interferencias, en esta placa no es perjudicial pero en muchos casos es recomendable respetar los valores originales, además de mantener un ESR mínimo para evitar oscilaciones o cualquier inestabilidad.

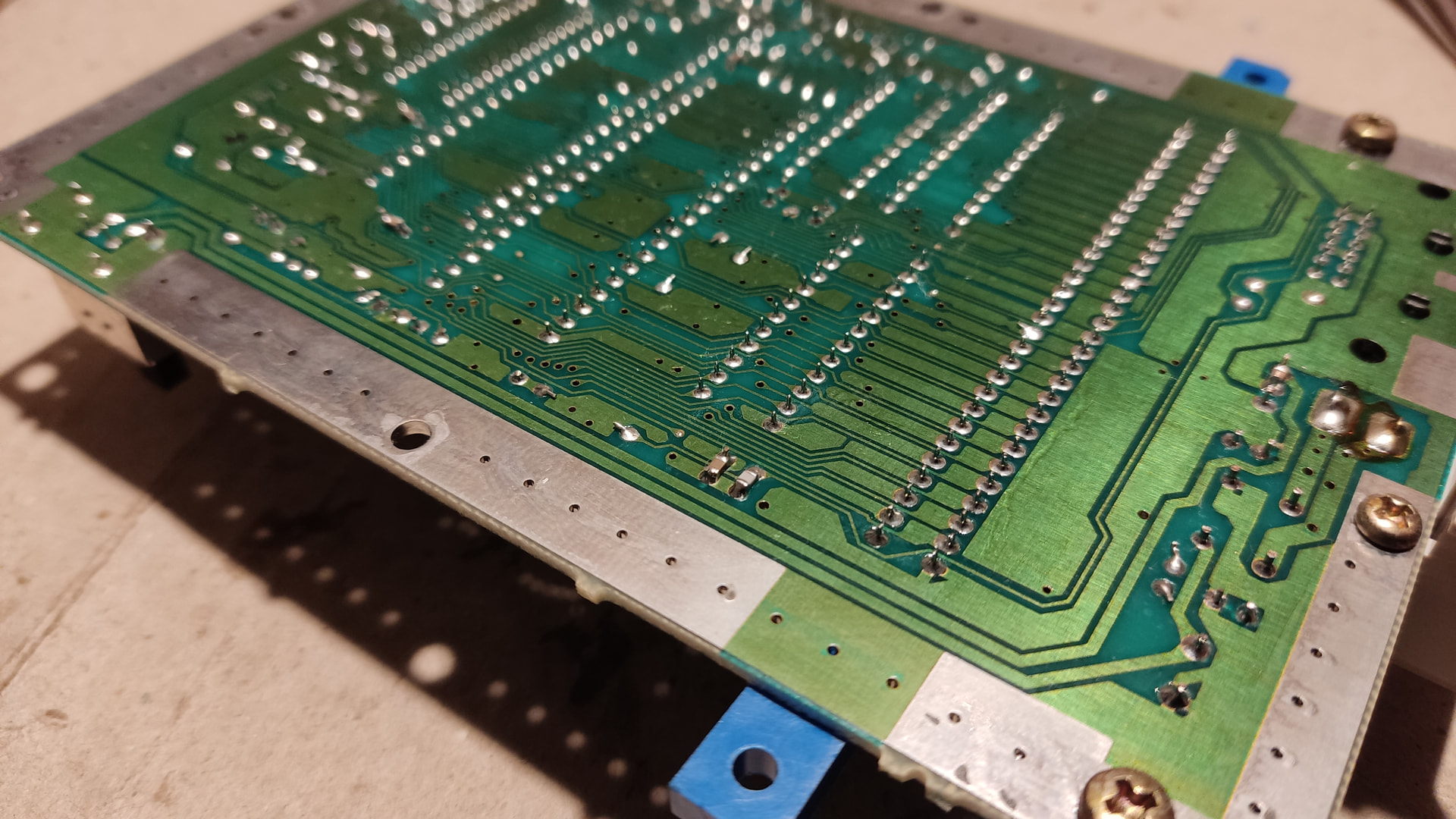

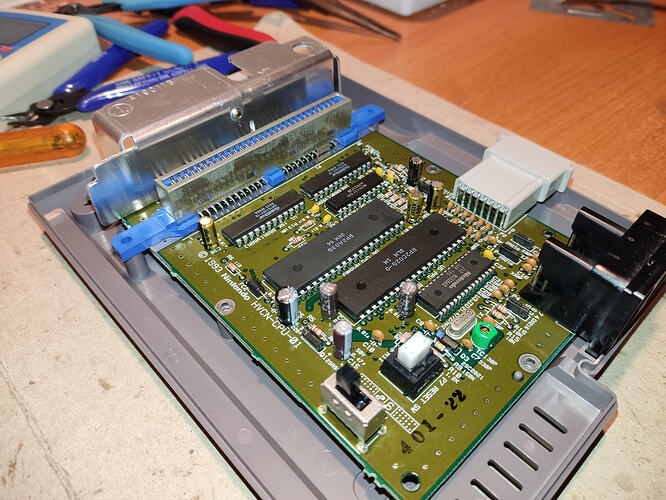

- Fotos de la placa:

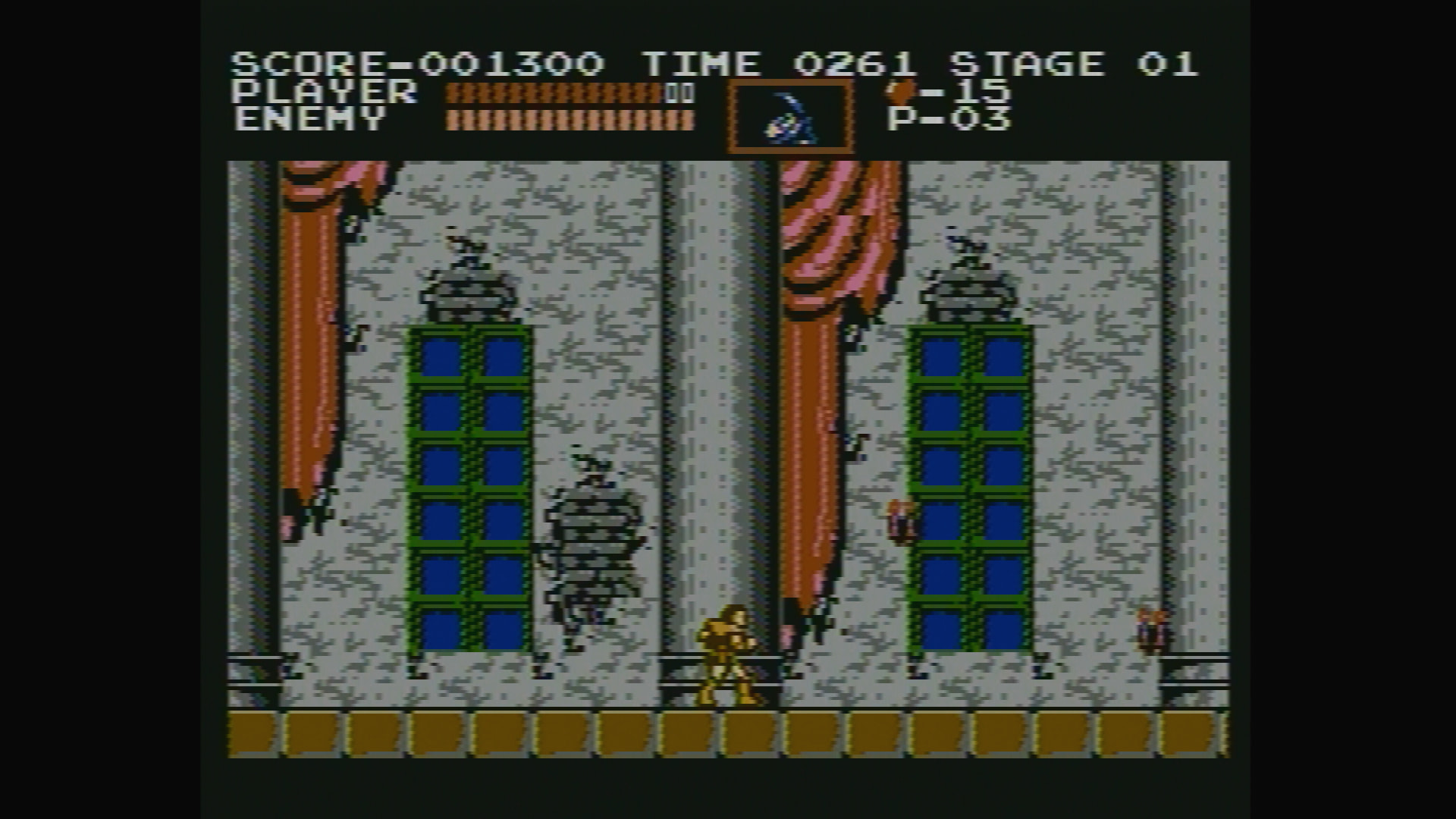

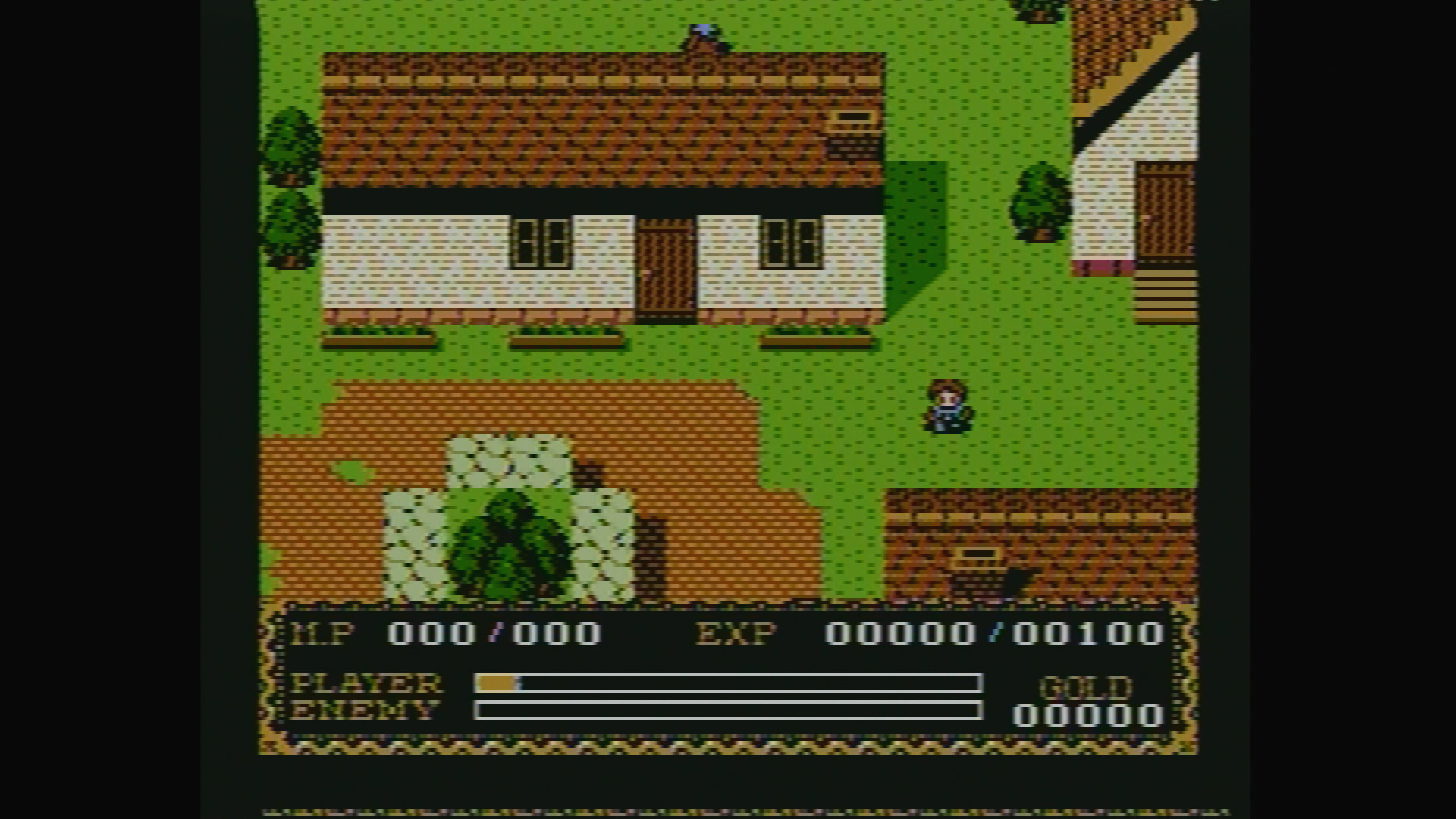

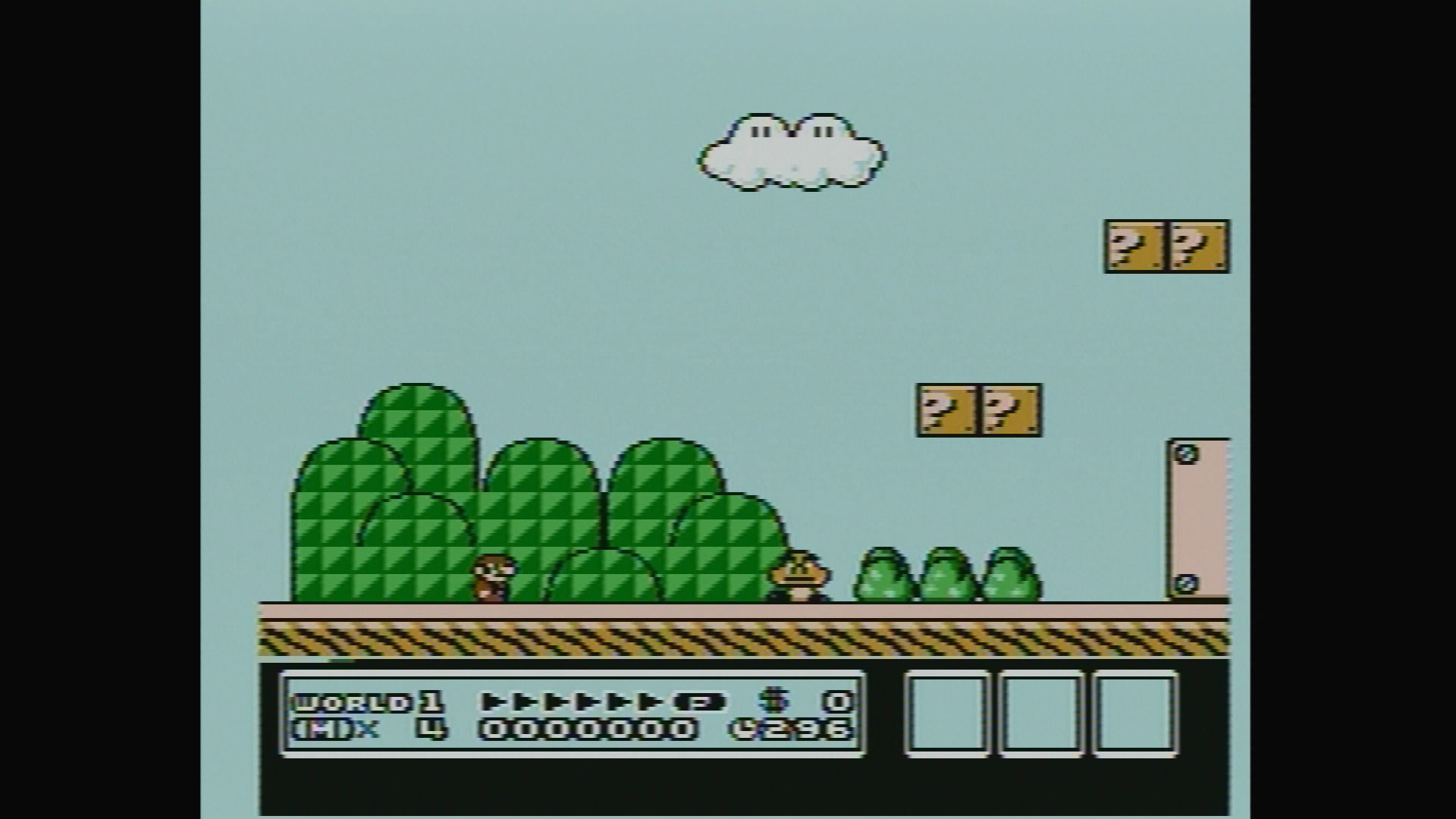

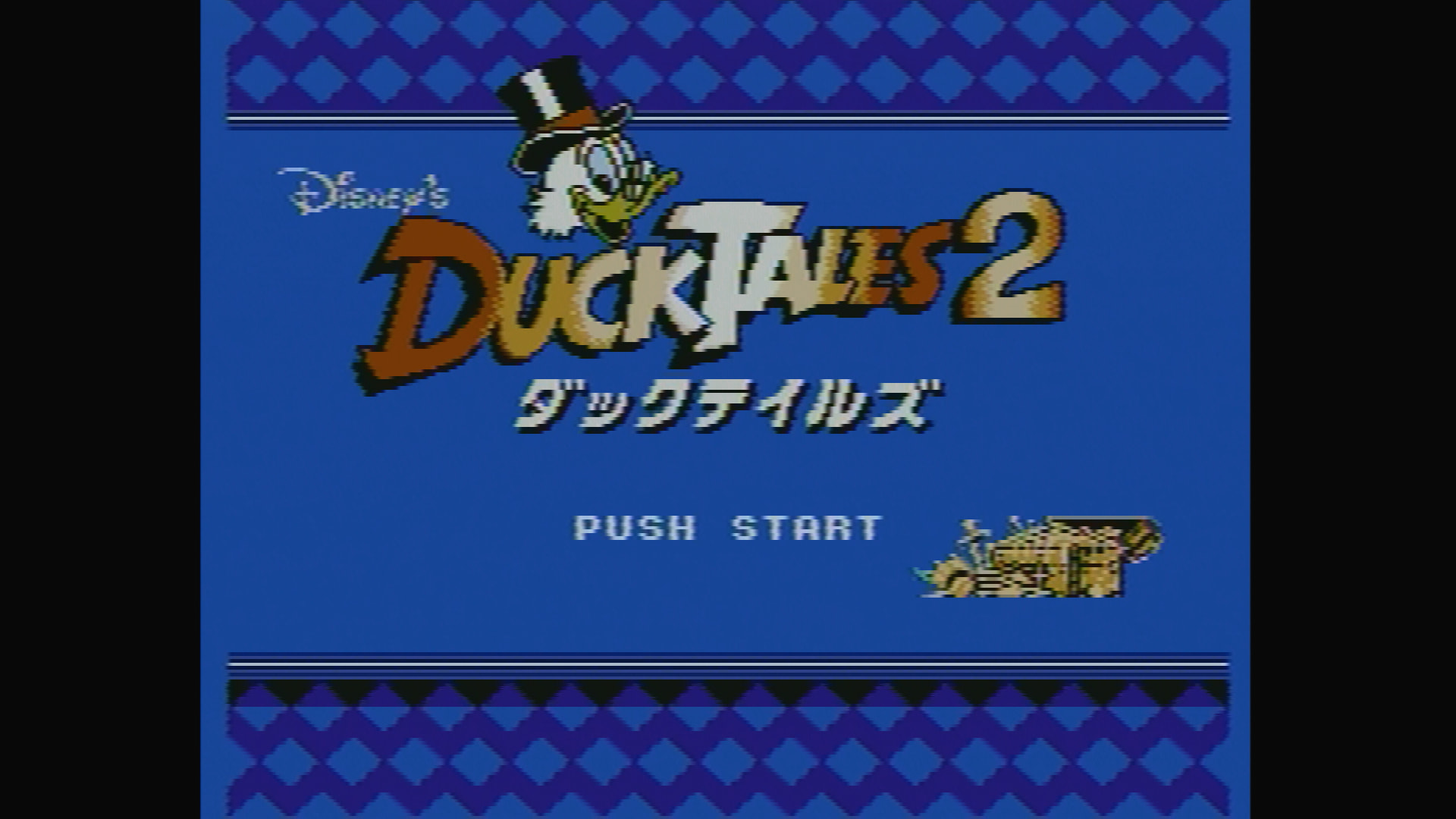

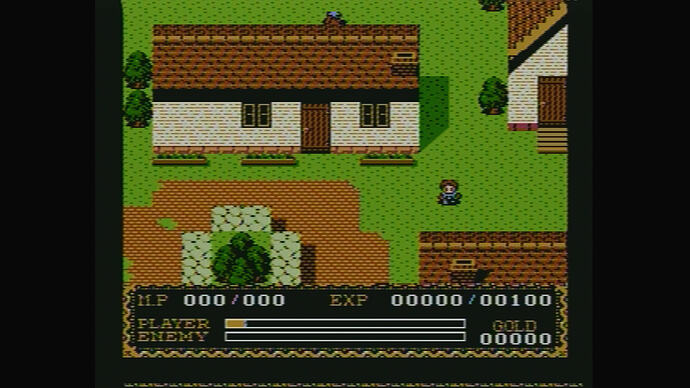

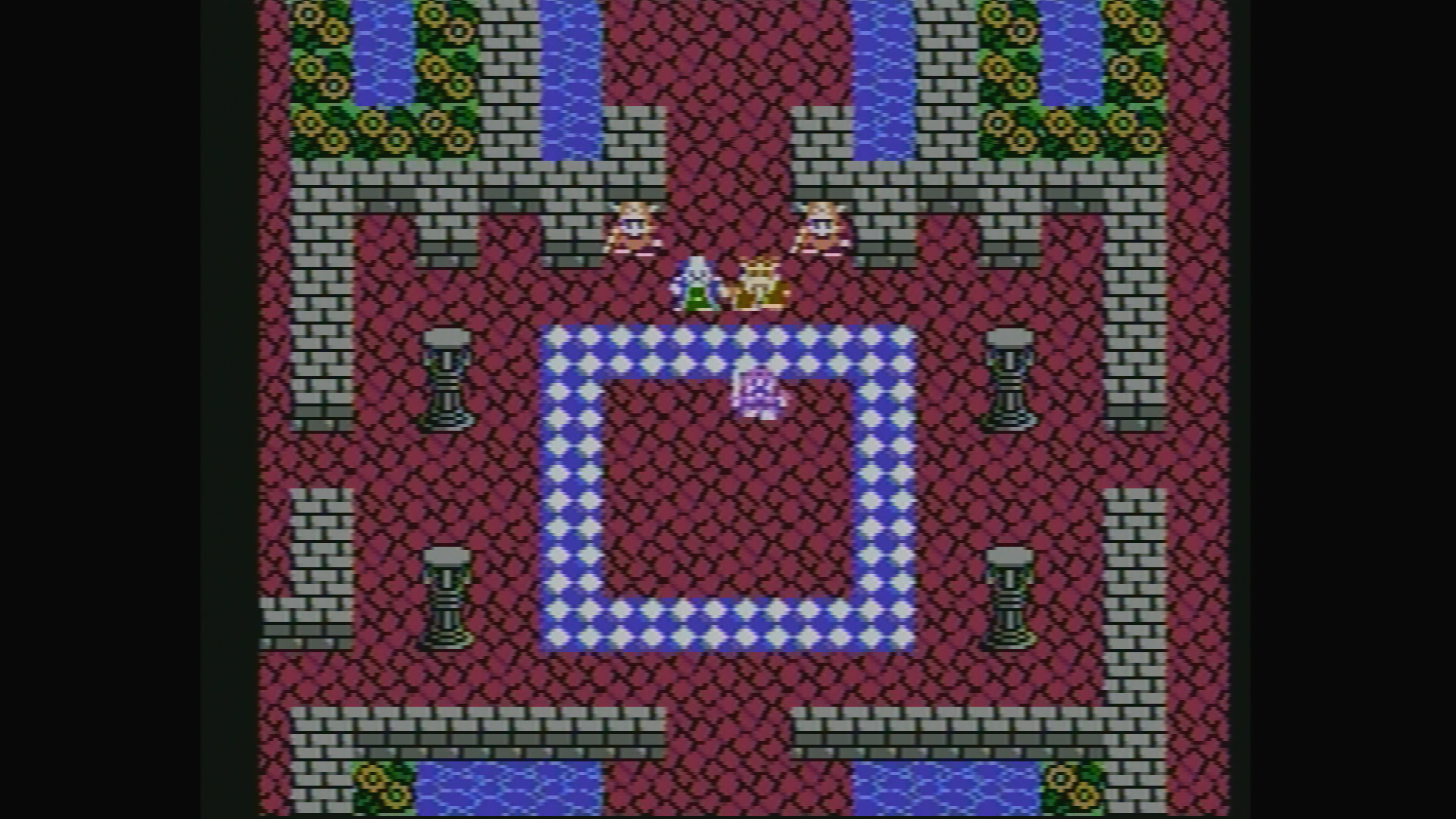

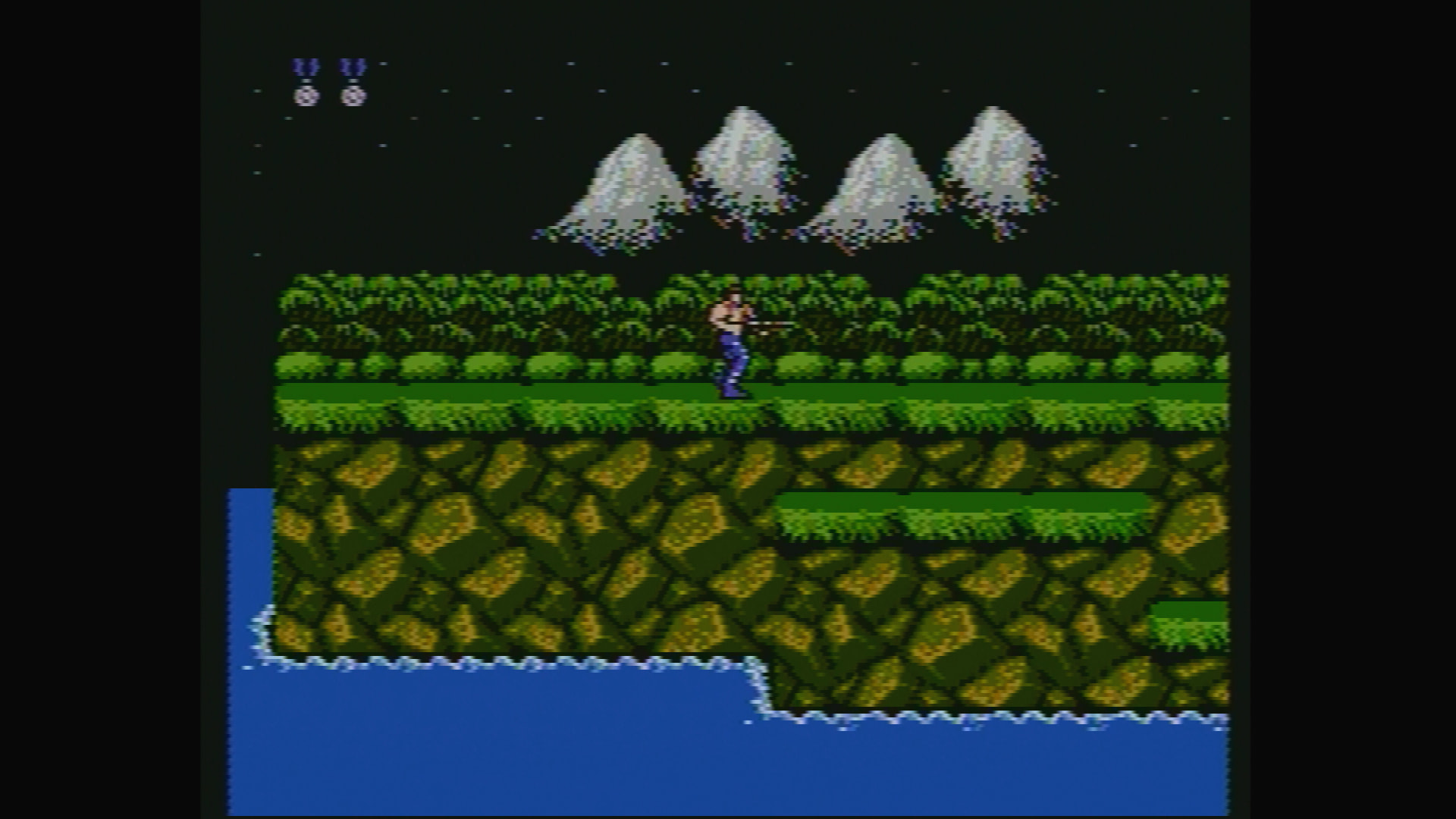

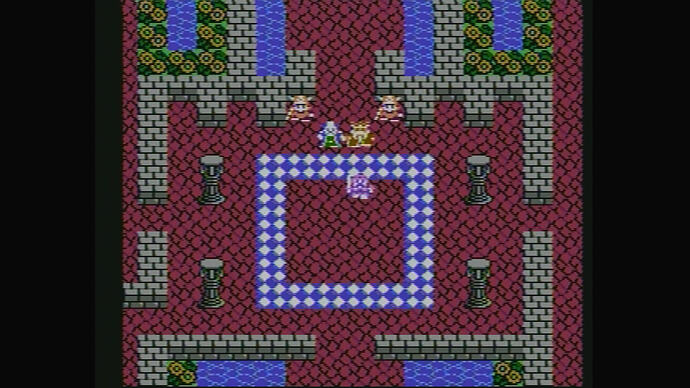

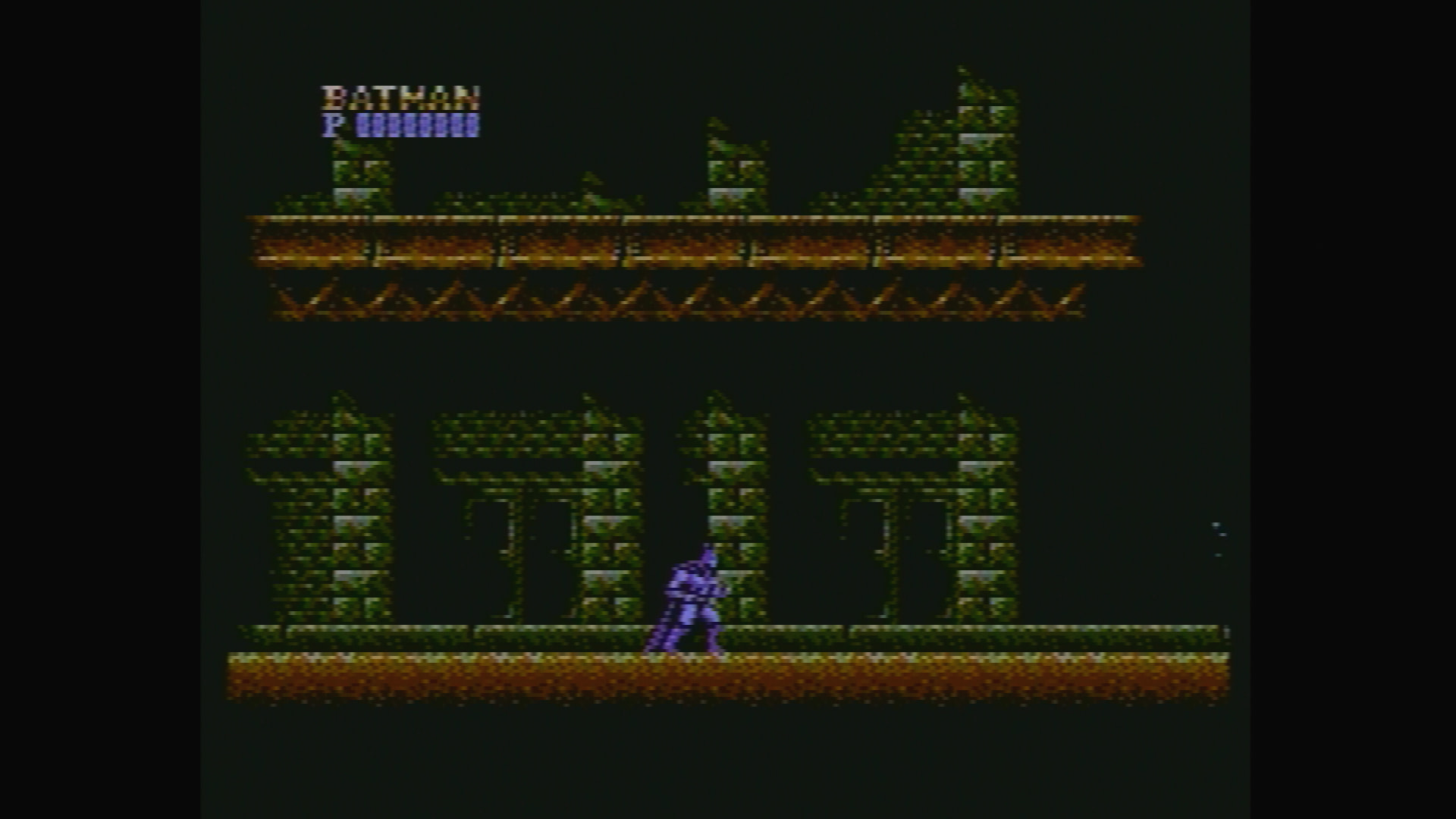

- Capturas de la salida de video compuesto:
GBS-C PRO y capturadora 1080p, la capturadora odia la salida de video de NES y AV Famicom por lo que se ve mas inestable y distorsionada de lo normal.
¿Vosotros instalaríais un NESRGB si podéis conseguir una salida de vídeo compuesto limpia, o preferís conservar el circuito de video original de la consola?
